Pilot BT--电动汽车(EV)电池测试

Pilot BT--电动汽车(EV)电池测试

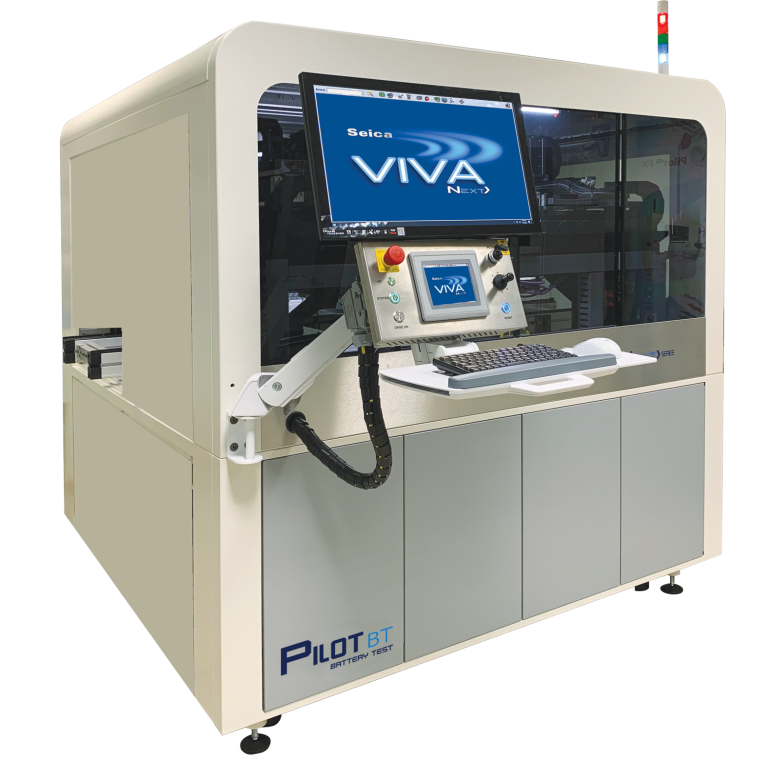

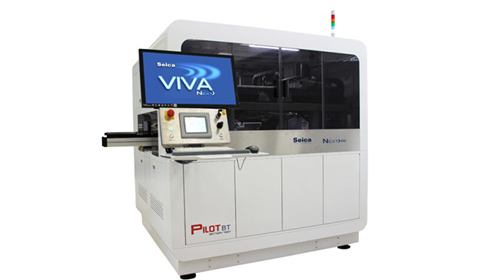

电动汽车(EV)电池行业对电动汽车的需求日益增长,改变了电池组大批量生产的测试方式。为了满足最复杂的技术需求,Seica设计并开发了 PILOT BT 电动汽车飞针测试系统致力于电动汽车(EV)电池测试,这是NEXT>系列的最新产品,是一个经过认证、验证的全自动系统,用于测试全尺寸电动汽车锂电池组。

电动汽车电池制造商生产多种不同形状和电气特性的电池模组。PILOT BT设计的目的是保证最大测试面积为1050毫米×865毫米(41.33''x 34.05''),以适应所有类型的电池模组可通过SEICA的输送系统或定制化输送系统,可由客户设计或选择。

4个飞针测试头上方的直接测量系统

该系统具有多达4个独立的测试头驱动与同步无刷电机(XYZ),以提供一个高水平的动态响应。这四个测试头中的每一个都有一个小测试夹具装置,可以在X轴或Y轴方向的单个运动中测试最多四个独立的电芯。

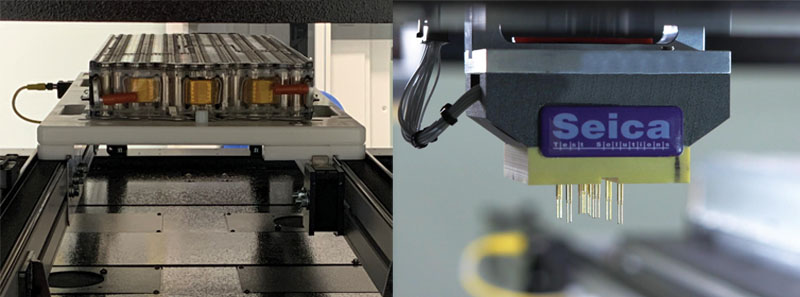

飞针迷你夹具:4线法开尔文测试

测试仪的目的是测量电池最重要的参数之一:汇流铝丝阻抗。

四个迷你夹具装置中的每一个都配有:

• 四个热稳定和隔热阻抗计,用于测量单个电芯与汇流排的连接阻抗,拥有1μΩ分辨率来高精度区分mΩ级电阻值。

• 200 MHz数字信号处理器(DSP),用于处理模拟测量,与系统PC通过1GB以太网连接,确保快速高效的数据处理速度。

VIVA>NEXT>  软件和MES集成系统选项

PILOT BT NEXT>测试系统与Seica其他解决方案一样,使用VIVA>NEXT>平台,该平台提供两种认证方法,需通过由Seica专有的图形编辑器MY VIEW管理和认证登陆账户的操作权限:

1根据已登录的Windows账户来进行身份权限验证

2. 新的“VIVA用户身份验证”,客户可以通过它选择定义管理员和操作员权限的用户名及密码。

由于客户常常通过MES软件管理生产和物料流程,Seica PILOT BT NEXT>可以完美对接客户MES(制造执行系统)。通过Seica专有的整合机制,Seica可以兼容所有客户MES平台。
