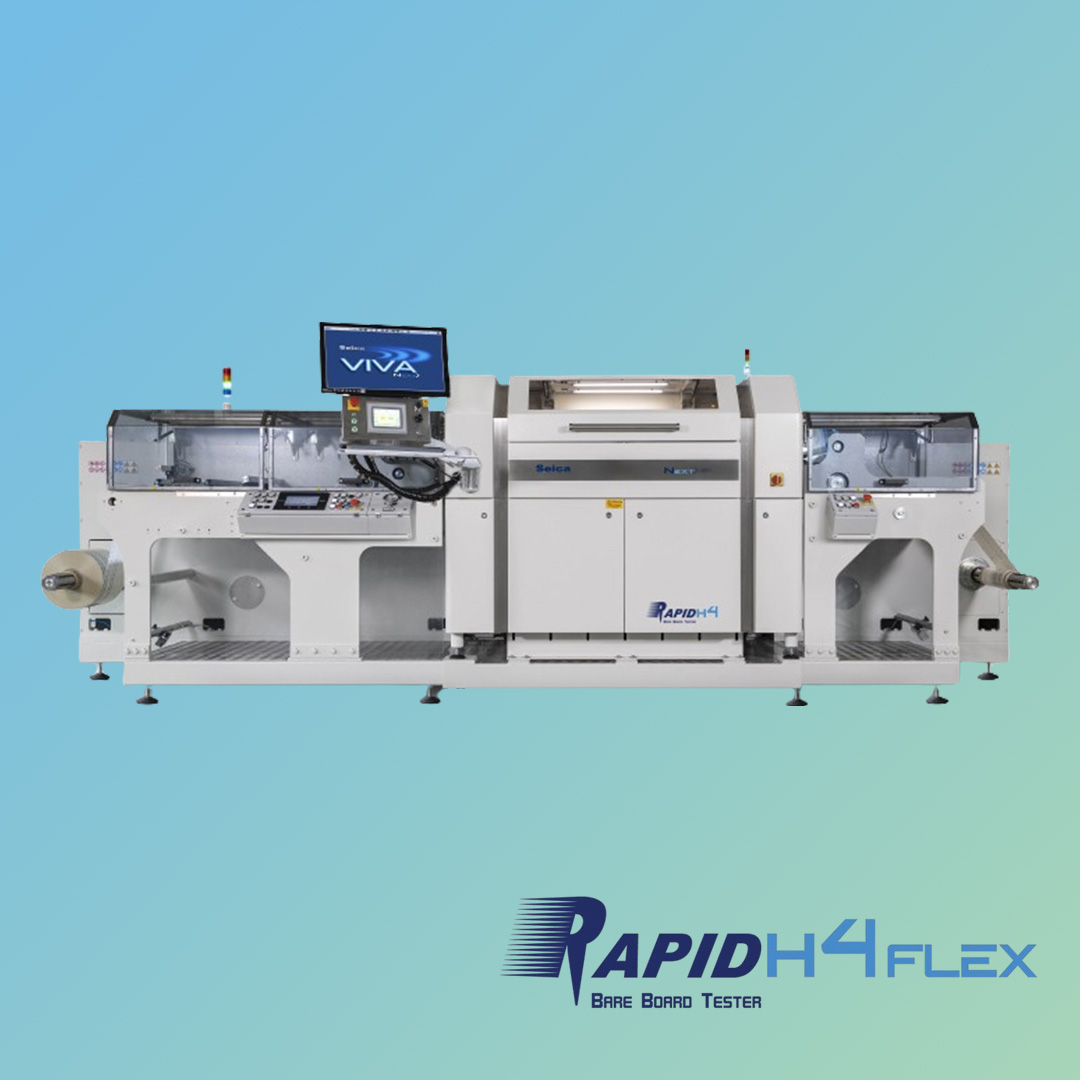

Seica专为柔性PCB研发了RAPID H4 FLEX，其测试区域配备了专用真空板，可最大程度地减少超薄柔性电路板的翘曲问题。这是Seica对柔性PCB测试需求持续增长的响应——柔性PCB在消费电子、汽车、医疗、智能家居等行业迅速普及。该设备适配狭小弯折空间，助力推进微型化进程和高密度安装设计。

面向卷对卷市场的全测试线解决方案

RAPID H4 Flex是市场上唯一能够测试大型卷轴式柔性PCB的飞针测试机。为最大限度地降低成本并提高生产效率，部分高产量柔性PCB制造商已部署连续卷轴（卷对卷）电路板生产线。

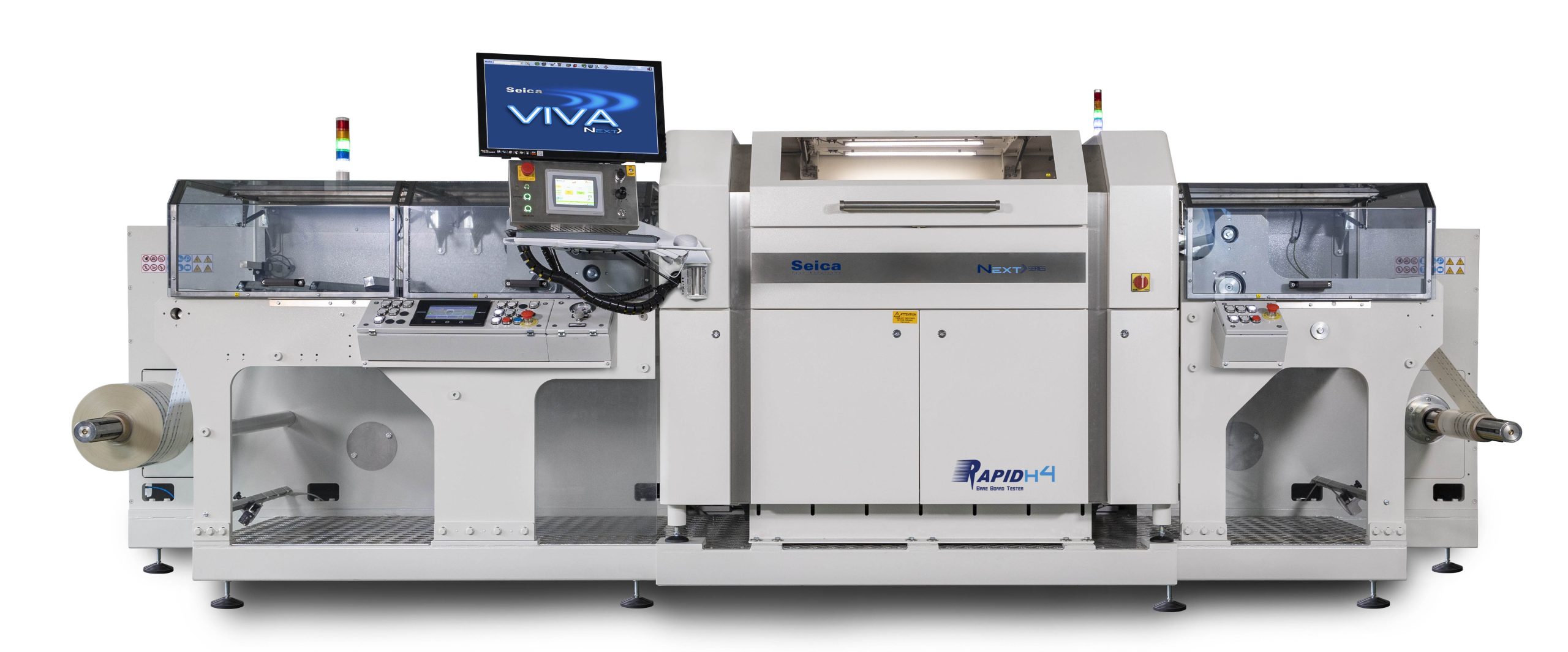

系统结构

整个系统由以下3个主要部分组成。

- 装载区：该区域配备带卷筒支撑轴的主放卷装置，其后配有带气动制动器的牵引单元。

- 测试区：由于柔性PCB结构刚性不足，需使用通用真空工作台。因此，RAPID H4 FLEX 测试机在工作区域内安装了真空托盘，并配备真空泵/鼓风机。此外，该测试机另配打标器，可在测试程序结束后自动标记不合格的箔片。

- 卸料区：该区域配备带气动制动器的牵引单元，用于控制材料的进给；同时配置出料组件，包含对位器和兼容3英寸及6英寸卷筒承载轴的主收卷器。

VIVA软件与MES集成选项

如同Seica的其他解决方案，RAPID H4 FLEX测试系统同样采用VIVA平台，该平台通过Seica专有的图形编辑器MY VIEW提供两种身份验证方式：

1. 标准的Windows身份验证

2. 全新的“VIVA 用户身份验证”，客户可通过该功能选择具有不同权限的用户。

若客户通过MES软件管理生产和物料流，Seica RAPID H4 FLEX可与客户的MES（制造执行系统）连接。通过专有的适配器，Seica能够与客户所有的MES平台实现集成。

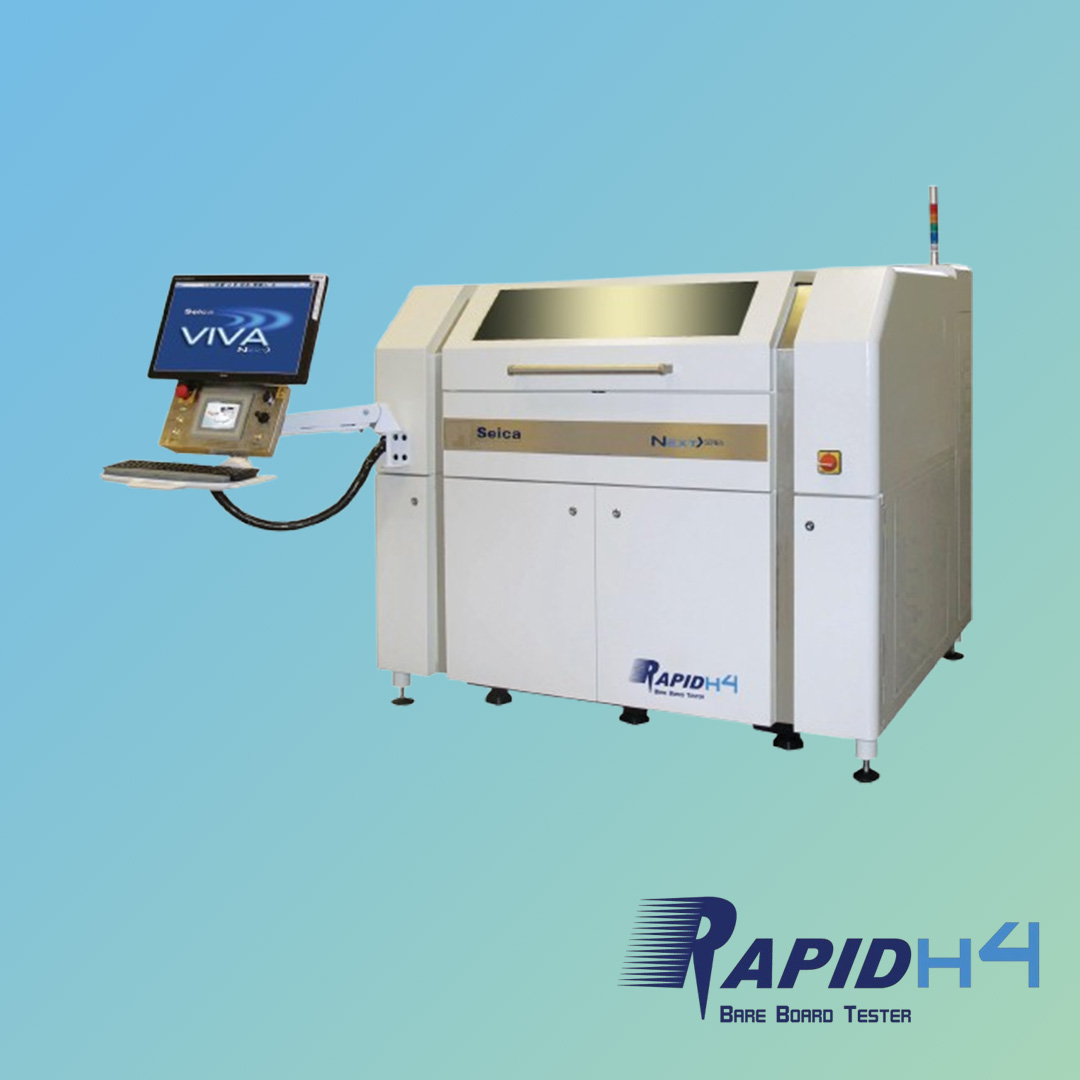

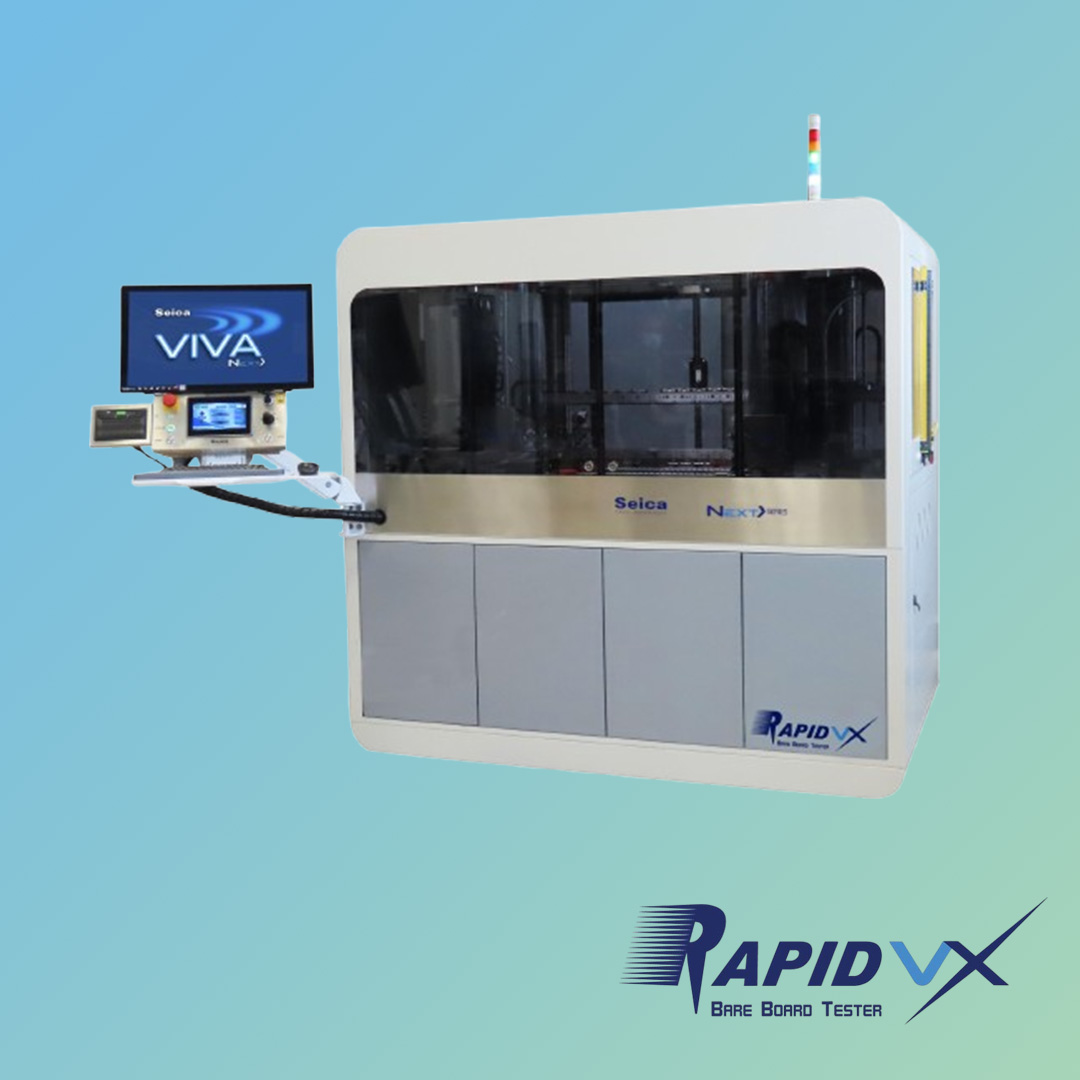

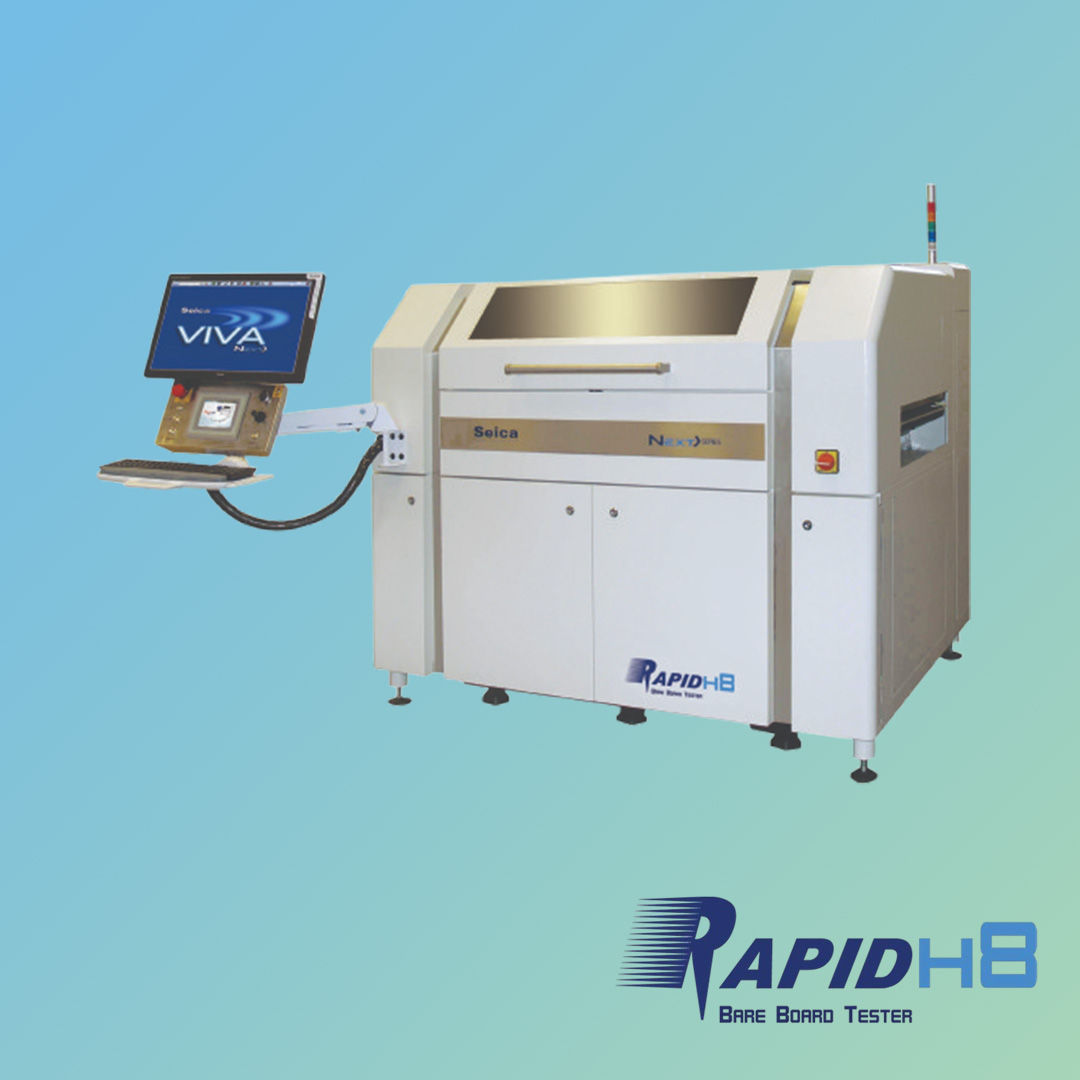

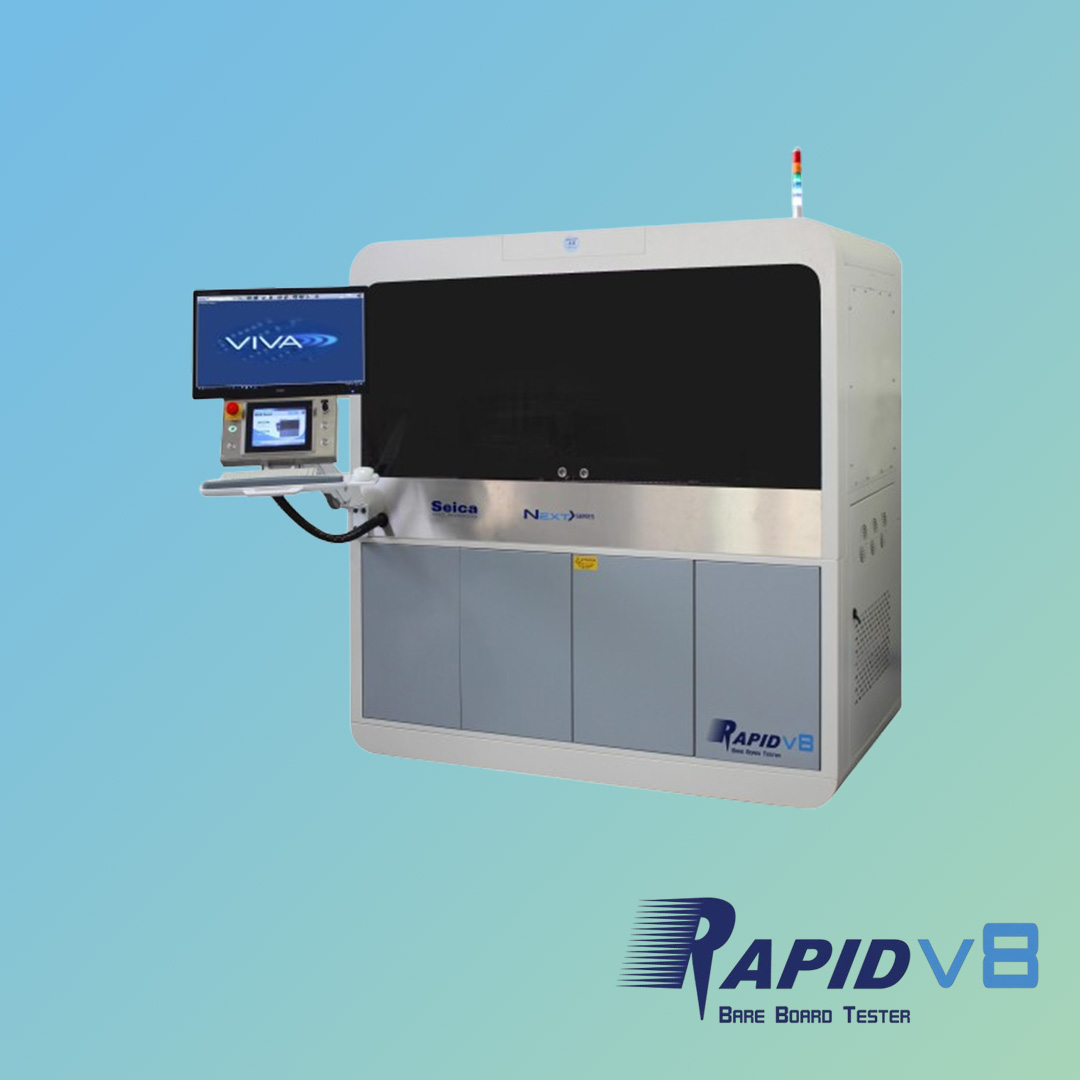

点击下方了解更多RAPID系列机型：
